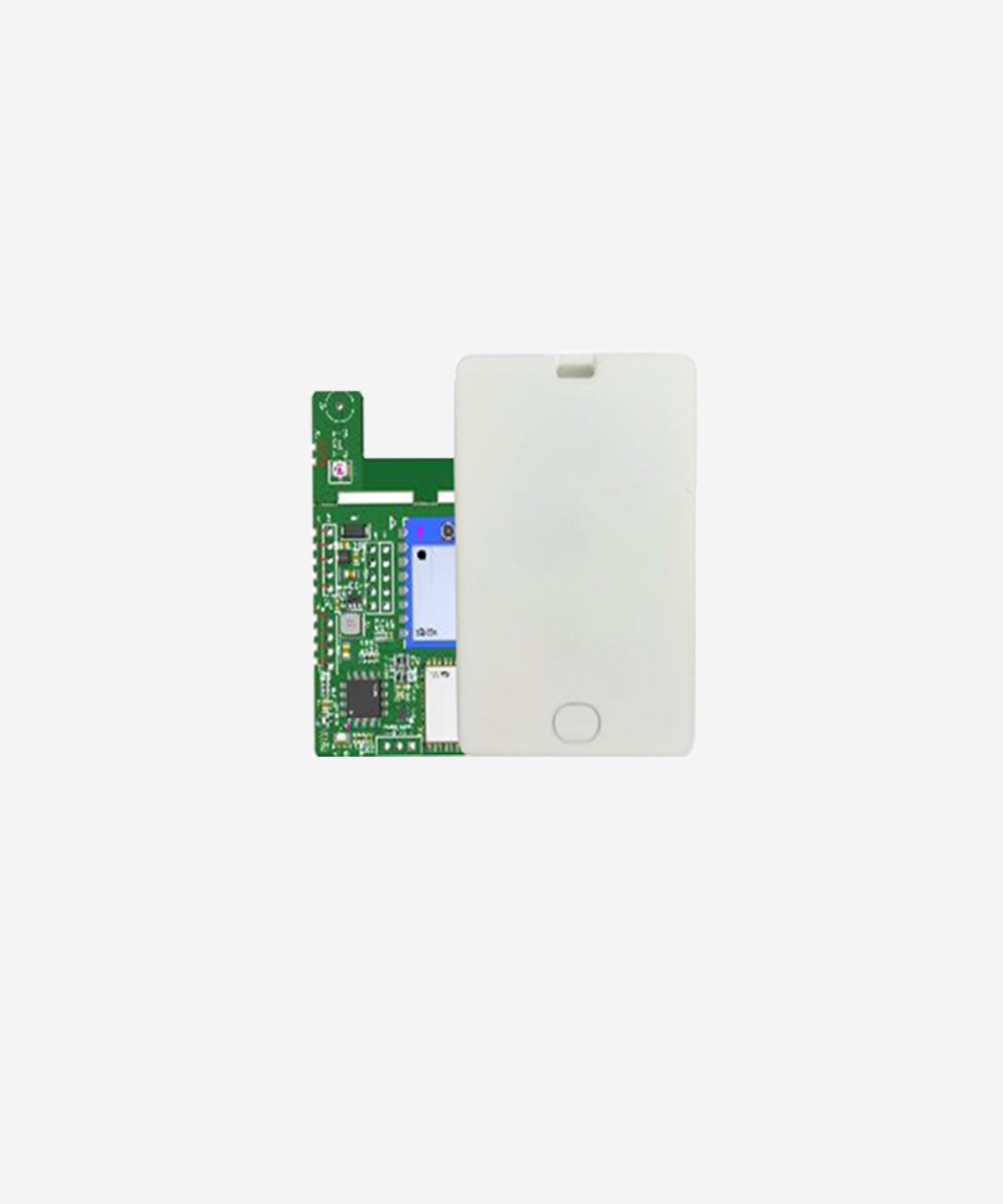

GNSS定位終端模塊

WTU-322

模組形態，便于客戶進行產品融合；可定制開發工牌類 UWB 定位終端產品；低功耗，只需傳輸解算后的定位結果，不需傳輸原始數據；采用 TurMass 無線通信技術，解決數據無線回傳的問題

產品優點

WTS-100(V2.0 GNSS) 是一款采用國產新興窄帶高并發 TurMass? 物聯網通訊技術回傳信息的無線定位系統，系統通過 GNSS 定位終端接收來自多顆衛星的信號來確定目標位置，具備定位精度高、覆蓋范圍廣、通信穩定高效、易部署、大容量、長續航及可無縫融合多種定位技術等特性，可滿足交通運 輸、GIS、精準農業、應急救援、礦山作業、倉儲物流等室外多場景大規模人員、車輛、資產定位需求。

主要特點

· 位精度高：采用 GNSS 定位技術，可實現米級高精準定位

· 容量大：定位終端采用低功耗、大容量 TurMass? 無線通訊技術回傳位置信息，單區域容量 200 只終端，可擴展至 12800 只終端

· 覆蓋范圍廣：基于 TurMass? 無線技術組網，信號覆蓋范圍可達 500 m，支持雙通道數據并行回傳，確保數據傳輸?shù)母咝c穩定

· 低功耗長續航：低功耗 TurMass? 無線通信模塊適配 GNSS 終端設備，減少通訊過程能耗，顯著延長設備續航時間，降低運維成本

· 可與其它定位技術無縫融合：采用定位終端解算位置信息，并無線回傳信息，可與 UWB、RTK、藍牙、聲波定位等技術無縫融合，以適應混合場景的應用

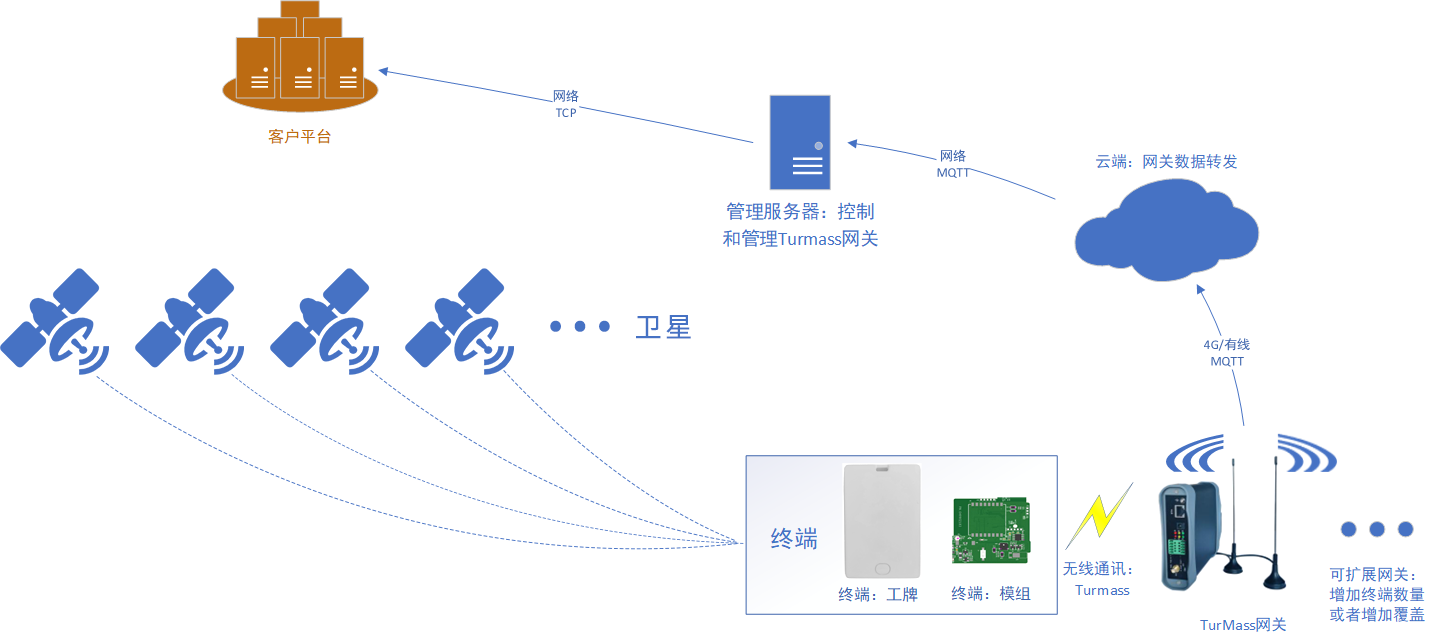

系統架構


工作流程 GNSS定位終端接收來自多顆衛星的信號，通過計算信號傳播時間（即從衛星到終端的時間差）乘以光速，得到與每顆衛星之間的距離（偽距），確定經緯度和高度等定位信息，隨后通過 TurMass? 無線模組將定位結果發送到TurMass?網關，再經過服務器服務軟件處理，將數據推送到應用層，在上位機軟件呈現展示。

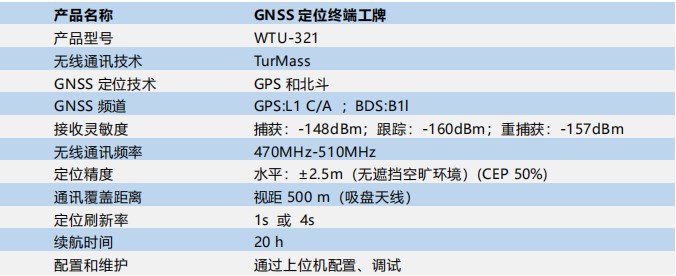

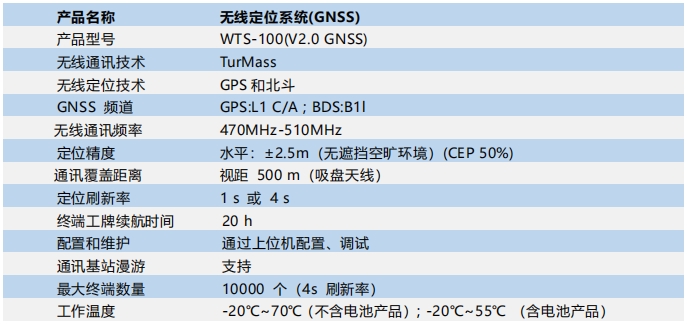

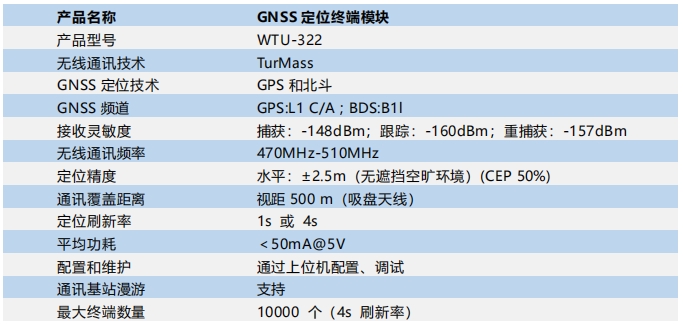

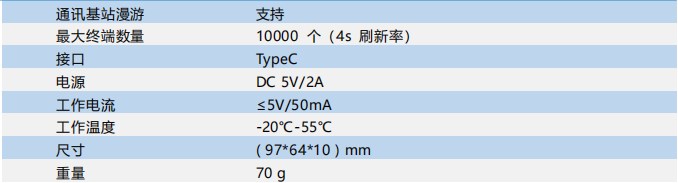

規格參數
